3dsmax ile El modelleme - Hand modeling

Edge Loop modelleme tekniği ile 3dsmax aracılığıyla el modellemesi yapacağız

3dmax ile El modelleme

Hand modelling with 3dsmax

Burada taslak bir çizimden başlayarak bir el modelini nasıl oluşturduğumu göstereceğim.

Kullandığım teknik "edge loop" modelleme tekniğidir. Bir anatomi kitabından almış olduğum bir el çizimini görüyorsunuz.

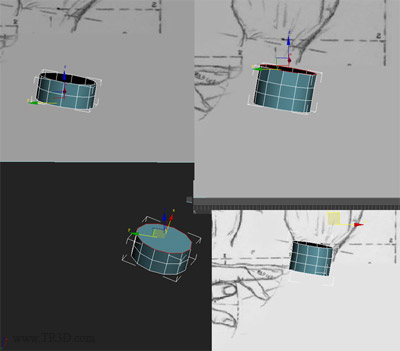

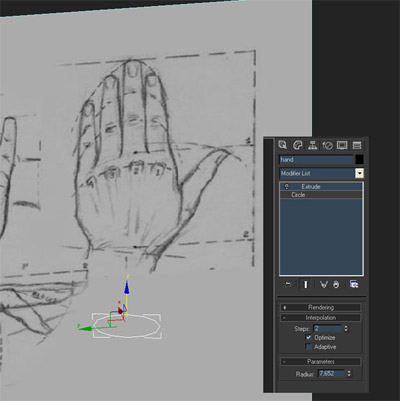

Aşağıda görüldüğü gibi bir silindirle başlıyoruz. Ama siz isterseniz bir kutu yada bir plane ile işe başlayabilirsiniz.

Silindiri editable poly’e çevirinve extrude yapın. Ve parametreleri resimde gördüğünüz gibi değiştirin.

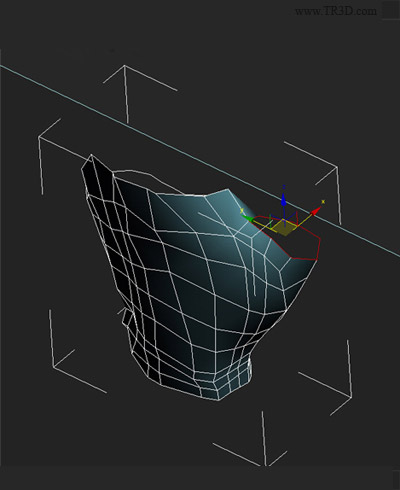

üst ve alt polyganları seçin ve silin. Daha sonra border yapın ve edge’leri shift tuşu ile extrude ederken perspektiften kontrol etmeyi unutmayın.

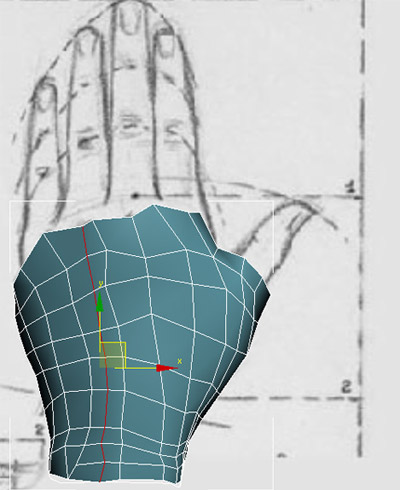

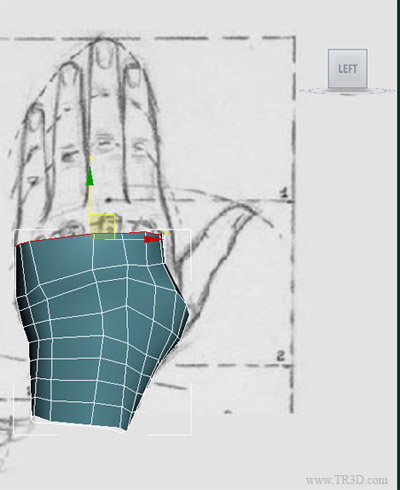

Ve resime göre kenarları scale yapın.

Kenarları seçip connect yapın.

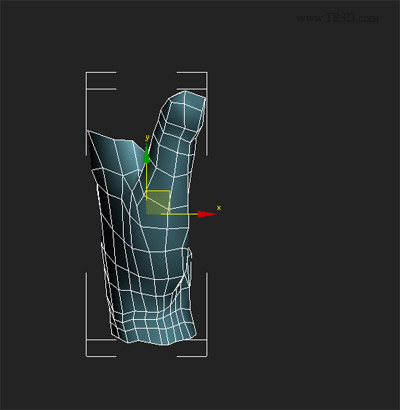

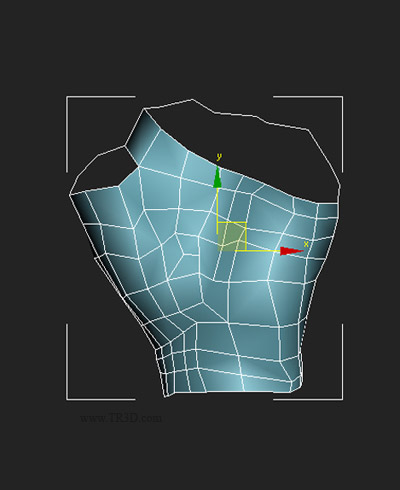

Modelinizi perspektiften kontrol etmeyi unutmayın.

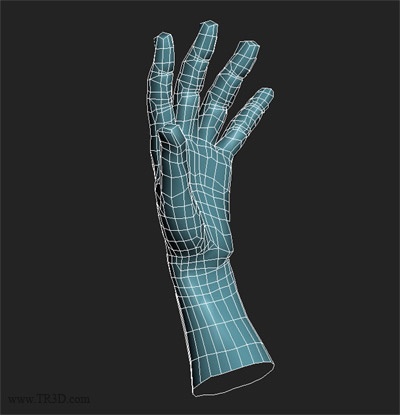

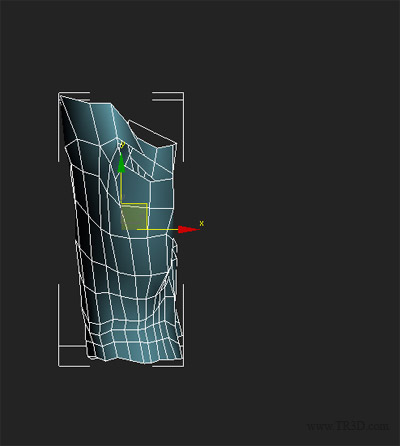

Screenshot’larda gördüğünüz gibi modellemeye devam ediyorsunuz. Bu aşamada topoloji biraz bozuk görünebilir, bu önemli değil. Daha sonra bunu düzeltebilirsiniz.

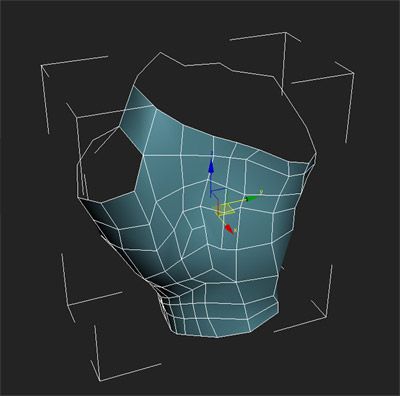

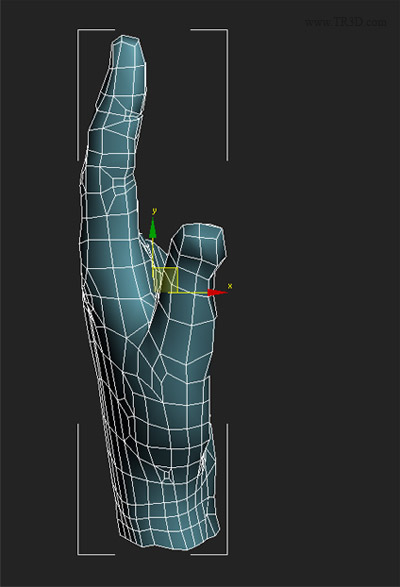

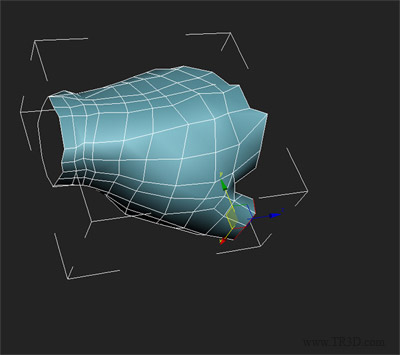

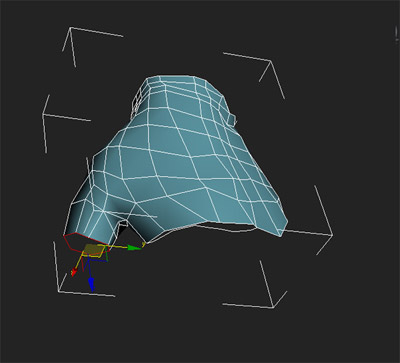

Şimdi modelimizi bütün viewport’lardan kontrol ediyoruz.

Resimde görüldüğü gibi edge ekleyin.

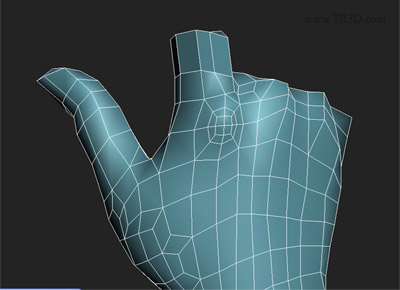

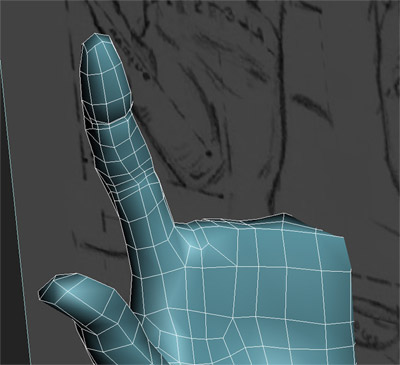

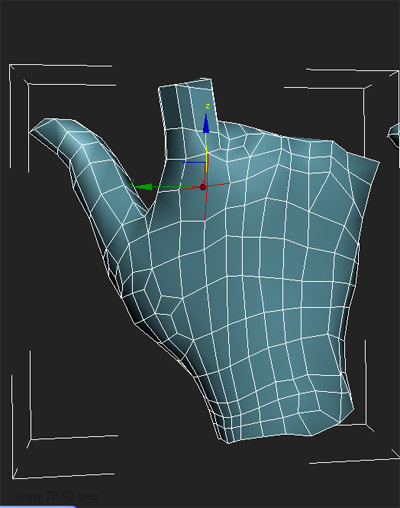

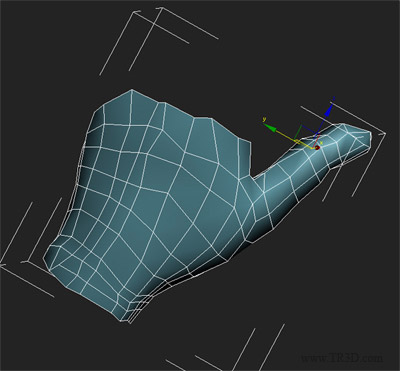

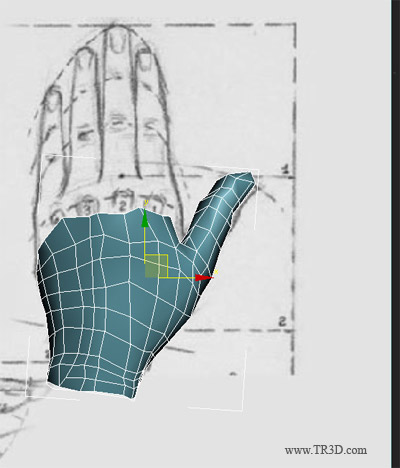

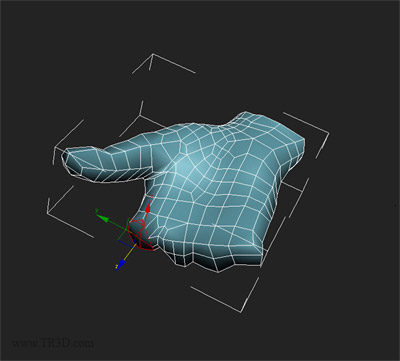

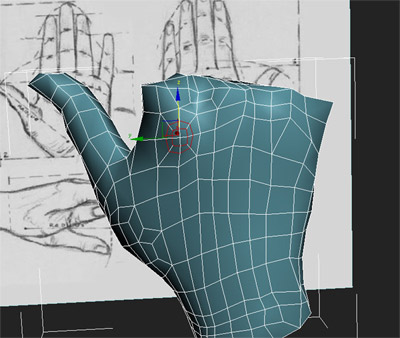

Şimdi tüm viewport’lardan bakarak başparmağı oluşturuyoruz.

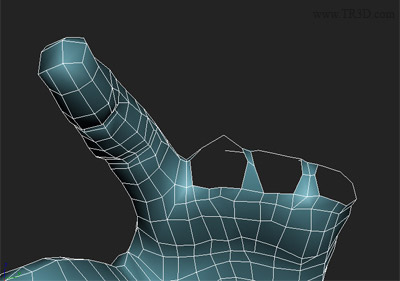

İstediğiniz border’ı seçip Edit Borders rollout’ında bulunan cap tuşuna basın.

Ve kenarları birleştirmek için cut tool kullanın.

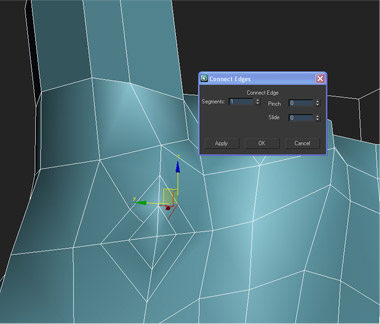

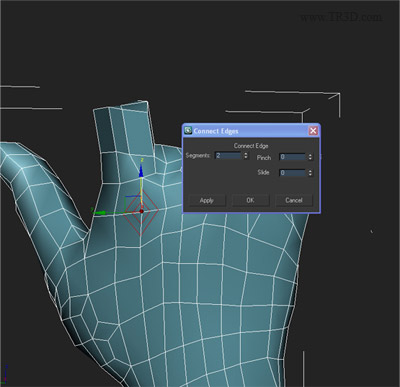

Ve kenarları seçip connect yapın.

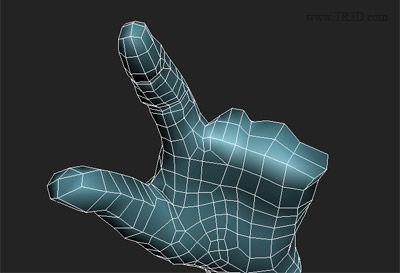

Şimdi biraz düzenleme yapacağız. Görüldüğü gibi seçin ve connect yapın.

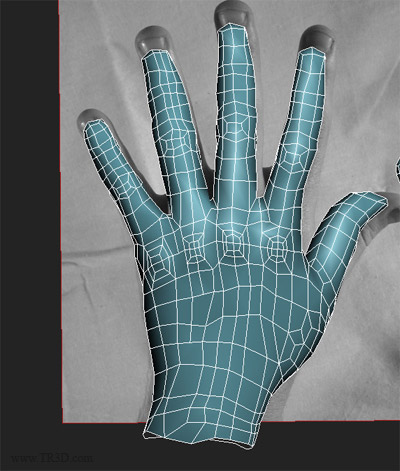

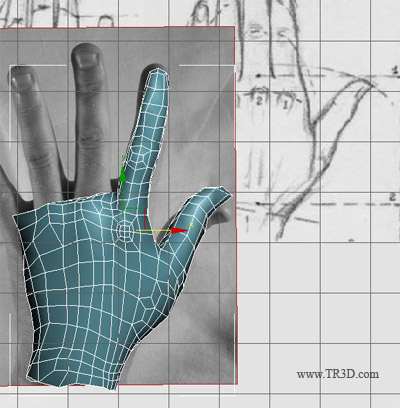

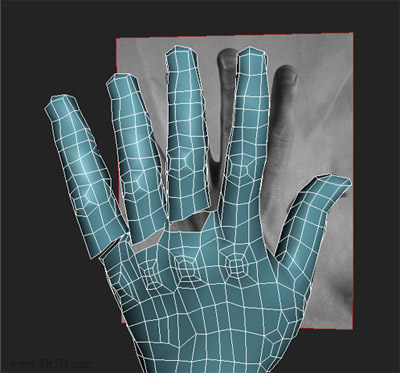

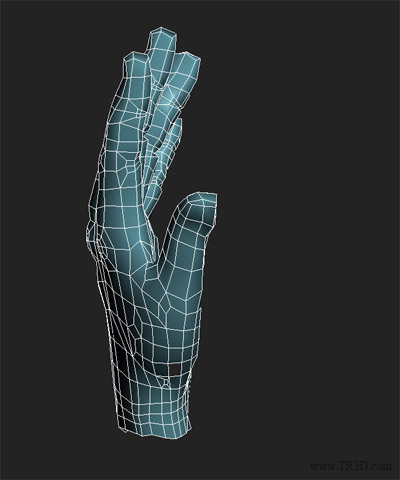

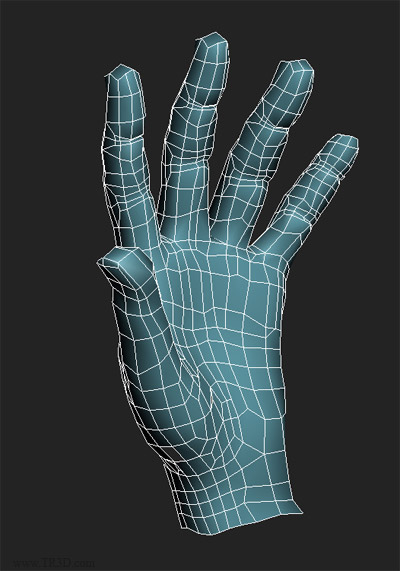

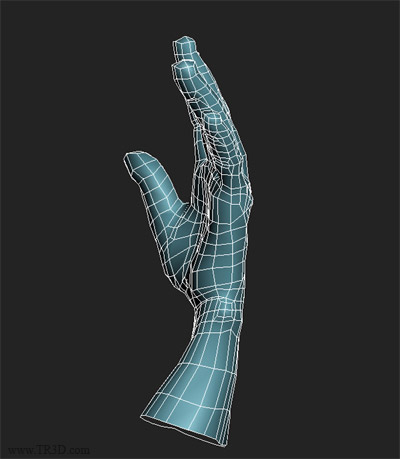

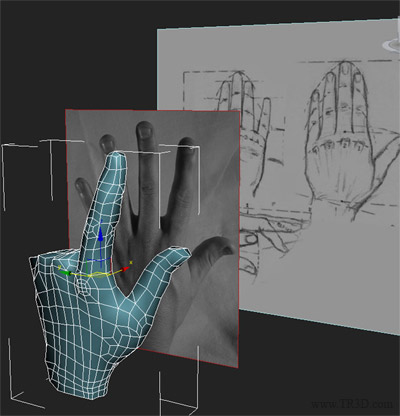

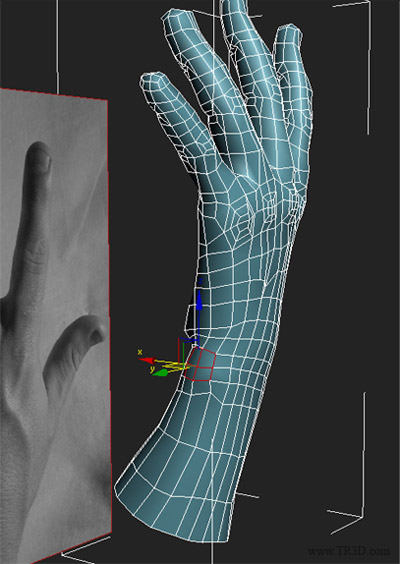

Bu aşamada modelimi nette bulduğum başka bir referans resime göre kontrol ediyorum. Eğer gerçeksi bir model istiyorsanız gerçek bir referans resime bakmalısınız.
